碳化硅比硅更能滿足高溫、高壓和高頻的要求，下游應用范圍廣泛。

碳化硅是第三代半導體材料，具有禁帶寬度大、熱導率高、臨界擊穿場強高、電子飽和漂移率高等特點。碳化硅是第三代半導體材料的典型代表。與硅材料等前兩代半導體材料相比，其禁帶寬度更大，擊穿電場強度、飽和電子漂移率、熱導率和耐輻射性等關鍵參數具有顯著優勢?；谶@些優良特性，碳化硅襯底在極限性能上優于硅襯底，可以滿足高溫、高壓、高頻、大功率條件下的應用要求。因此，碳化硅材料制成的射頻器件和功率器件可廣泛應用于新能源汽車、光伏、5G通信等領域，是半導體材料領域前景廣闊的材料之一。

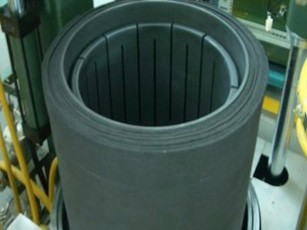

碳化硅用于制造功率和射頻器件，產業鏈包括襯底制備、外延層生長、器件和下游應用。根據電化學性能的不同，SiC晶體材料分為半絕緣襯底（電阻率高于10 5Ω·cm）和導電襯底（電阻率范圍15-30mΩ·cm）。與傳統的硅基器件不同，碳化硅器件不能直接在襯底上制造。采用化學氣相沉積的方法在襯底表面形成所需的薄膜材料，即形成外延片，然后進一步制作器件。碳化硅基氮化鎵外延片是在半絕緣碳化硅襯底上生長氮化鎵外延層得到的，可制成適合高頻高溫工作環境的微波射頻器件如HEMT ，主要應用于5G通信、衛星、雷達等領域。碳化硅外延片是在導電的碳化硅襯底上生長碳化硅外延層得到的，可以進一步制成碳化硅二極管、碳化硅MOSFET等功率器件。適用于高溫高壓工作環境，損耗低。主要應用于新能源汽車、光伏發電、軌道交通、智能電網、航空航天等領域。

國內外廠商都在積極布局碳化硅，產業鏈日趨完善。以碳化硅材料為襯底的產業鏈主要包括碳化硅襯底制備、外延層生長、器件和模塊制造三個環節。隨著更多廠商布局碳化硅賽道，產業鏈加速走向成熟。目前，碳化硅行業的企業已經形成了兩種商業模式。一是覆蓋全產業鏈各個環節，從事碳化硅襯底、外延、器件和模塊的生產，如Wolfspeed、Rohm等；第二種只從事產業鏈的單個環節或部分環節，比如II-VI，只從事基板的制備和外延，而英飛凌只負責器件和模塊的制造。目前國內大部分碳化硅廠家屬于第二種商業模式，專注于部分產業鏈。
